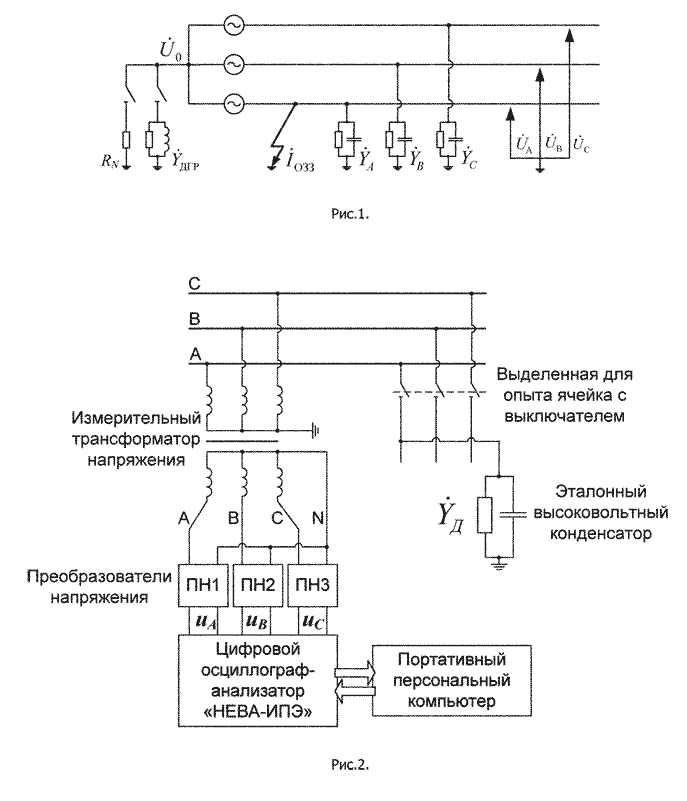

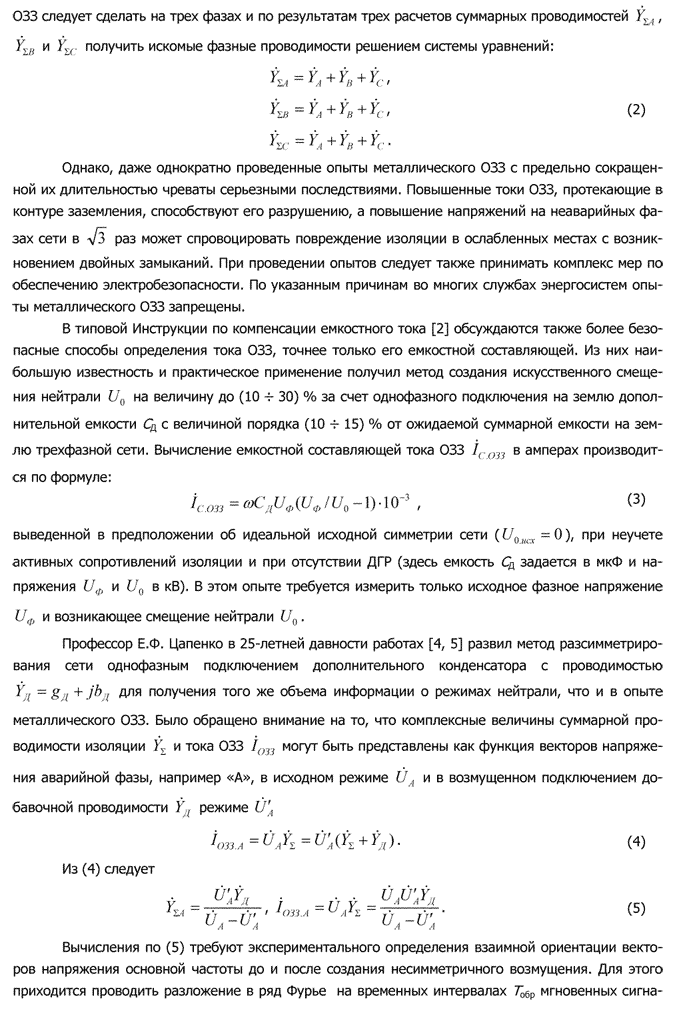

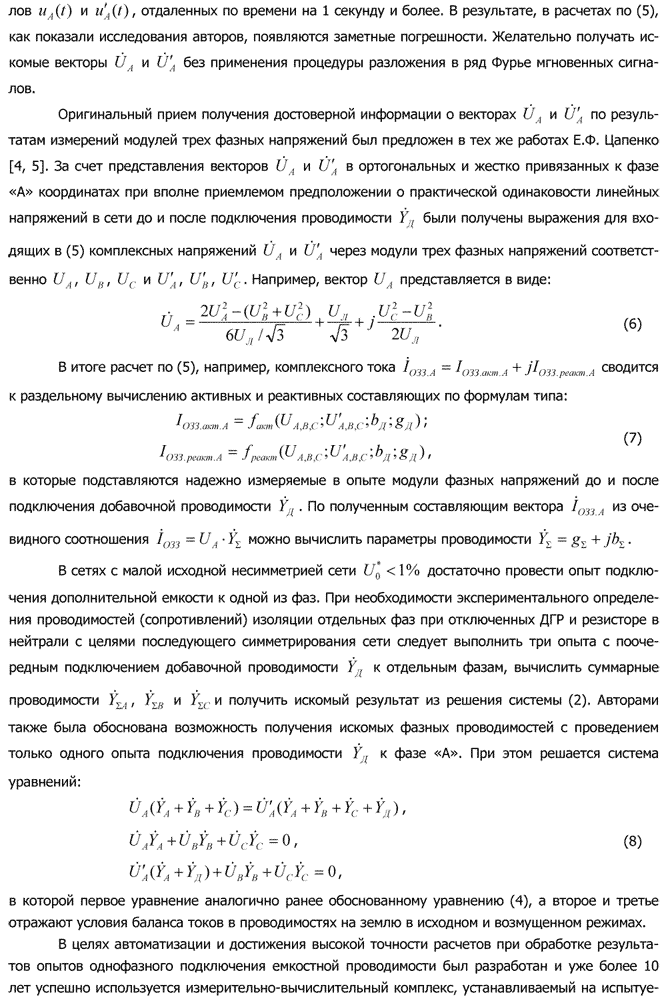

Усовершенствованный способ измерения емкостной и активной составляющих токов однофазного замыкания на землю в сетях 6 – 35 кВ

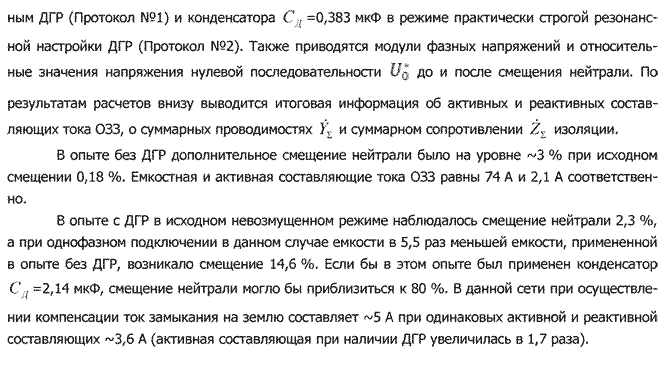

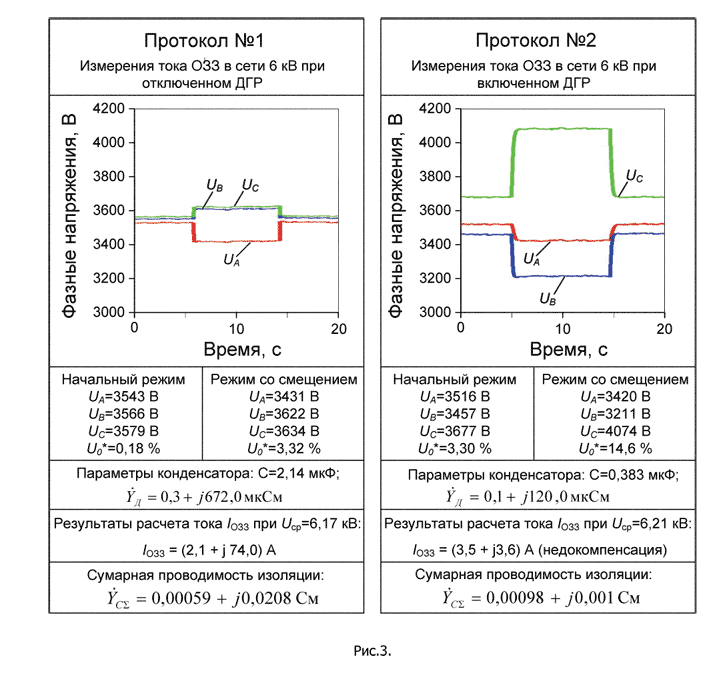

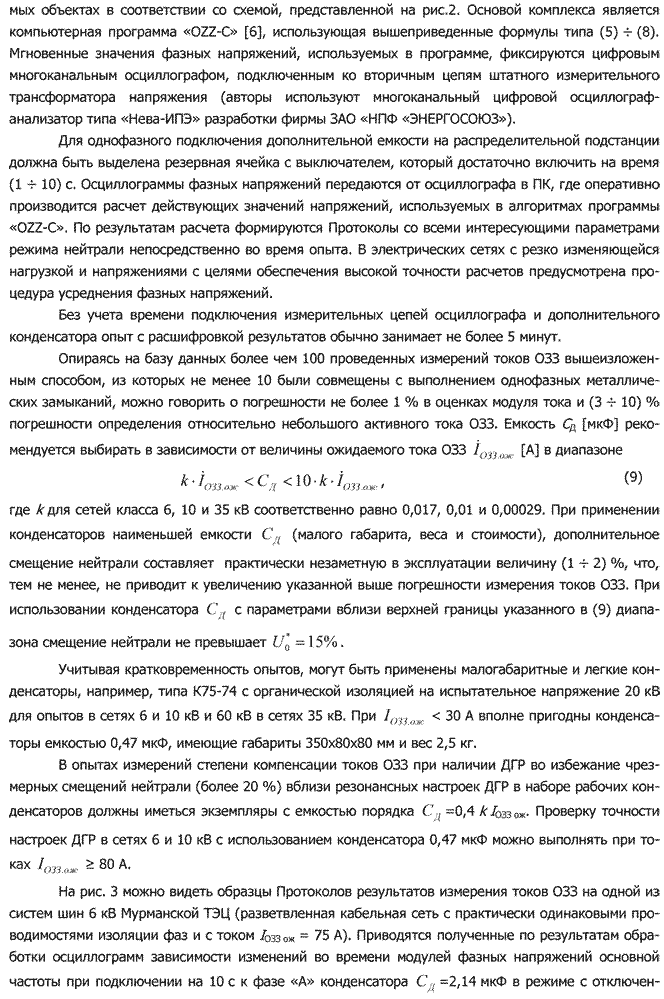

Выводы:

1. Обоснованы и программно реализованы алгоритмы расчета активных и реактивных составляющих токов однофазного замыкания и пофазных проводимостей изоляции на землю в сетях 6 ÷ 35 кВ по результатам измерений фазных напряжений в опытах подключения конденсатора между фазой и землей.

2. Разработанный измерительно-вычислительный комплекс надежно апробирован при измерениях токов ОЗЗ и настроек дугогасящих реакторов. Ввиду достигаемой высокой точности расчетов, малых затрат на проведение опытов и отсутствия опасных возмущений в питающей сети он может быть рекомендован к широкому использованию в энергоснабжающих организациях и на промышленных предприятиях.

    Литература:

    1. Правила технической эксплуатации электрических станций и сетей Российской Федерации. 2003г.

    2. Типовая инструкция по компенсации емкостного тока замыкания на землю в электрических сетях 6-35 кВ. РД 34.20.179 (ТИ 34-70-070-87).

    3. Анненков В.З. Выравнивание емкостей фаз относительно земли в сетях 35 кВ. Электрические станции, 1966, №12.

    4. Цапенко Е.Ф., Случевский Ю.Н. Определение токов однофазного замыкания на землю в сетях с изолированной нейтралью на основании измерений вольтметром. – Изв. Вузов. Энергетика, 1981, № 9, с.101-106.

    5. Цапенко Е.Ф. Замыкания на землю в сетях 6-35 кВ. - М.: Энергоатомиздат, 1986. - 128с.:ил.

    6. Кузнецов А.А. «Исследование резонансных процессов на высших гармониках в несимметричных режимах работы систем электроснабжения» (Автореферат дисс. канд. техн. наук, СПбГТУ, СПб, 2000, 16 с.).



      Авторы:

      Л.А.Кучумов, канд. техн. наук, ЗАО «НПФ «ЭНЕРГОСОЮЗ»
      А.А.Кузнецов, канд. техн. наук, ЗАО «НПФ «ЭНЕРГОСОЮЗ»
