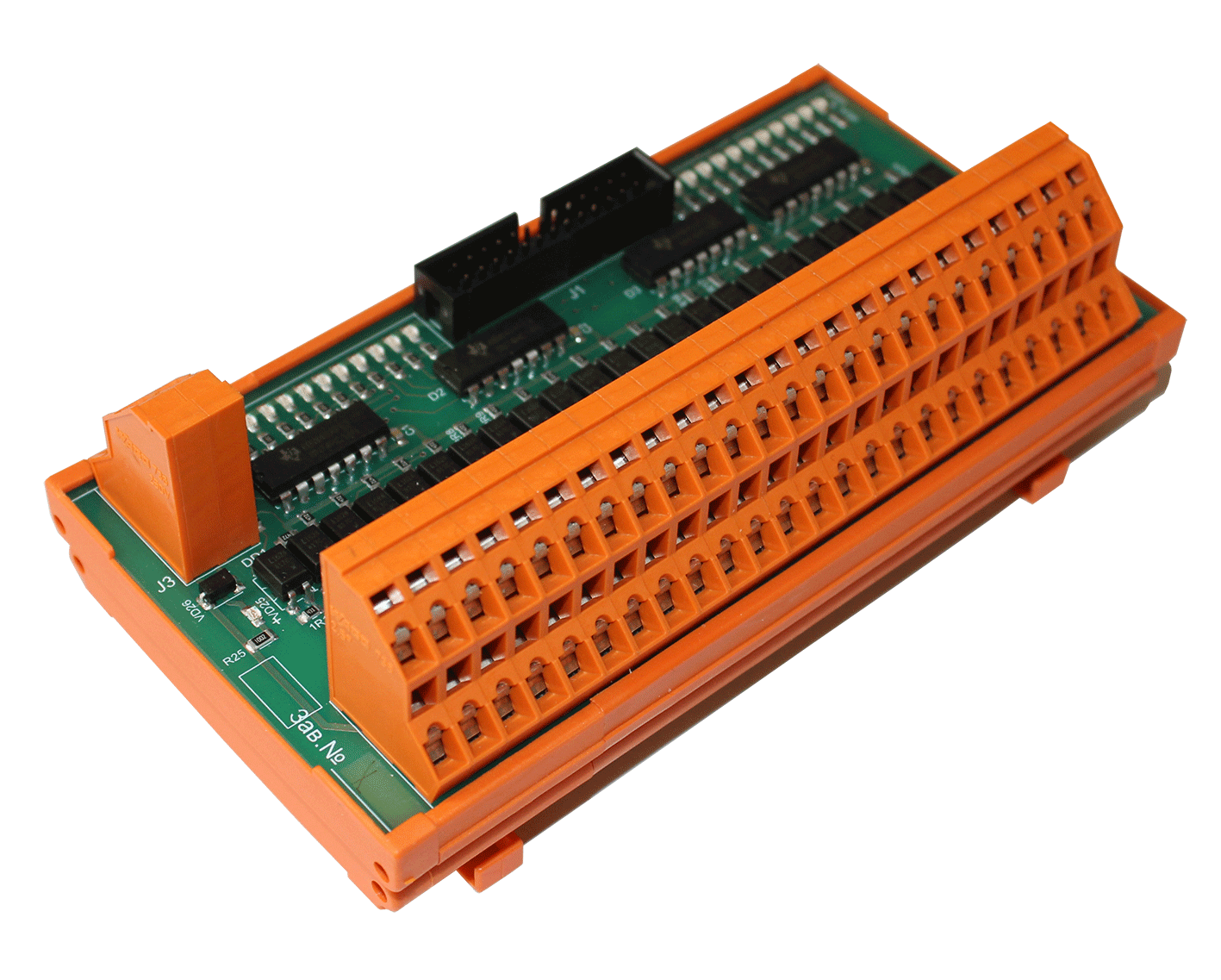

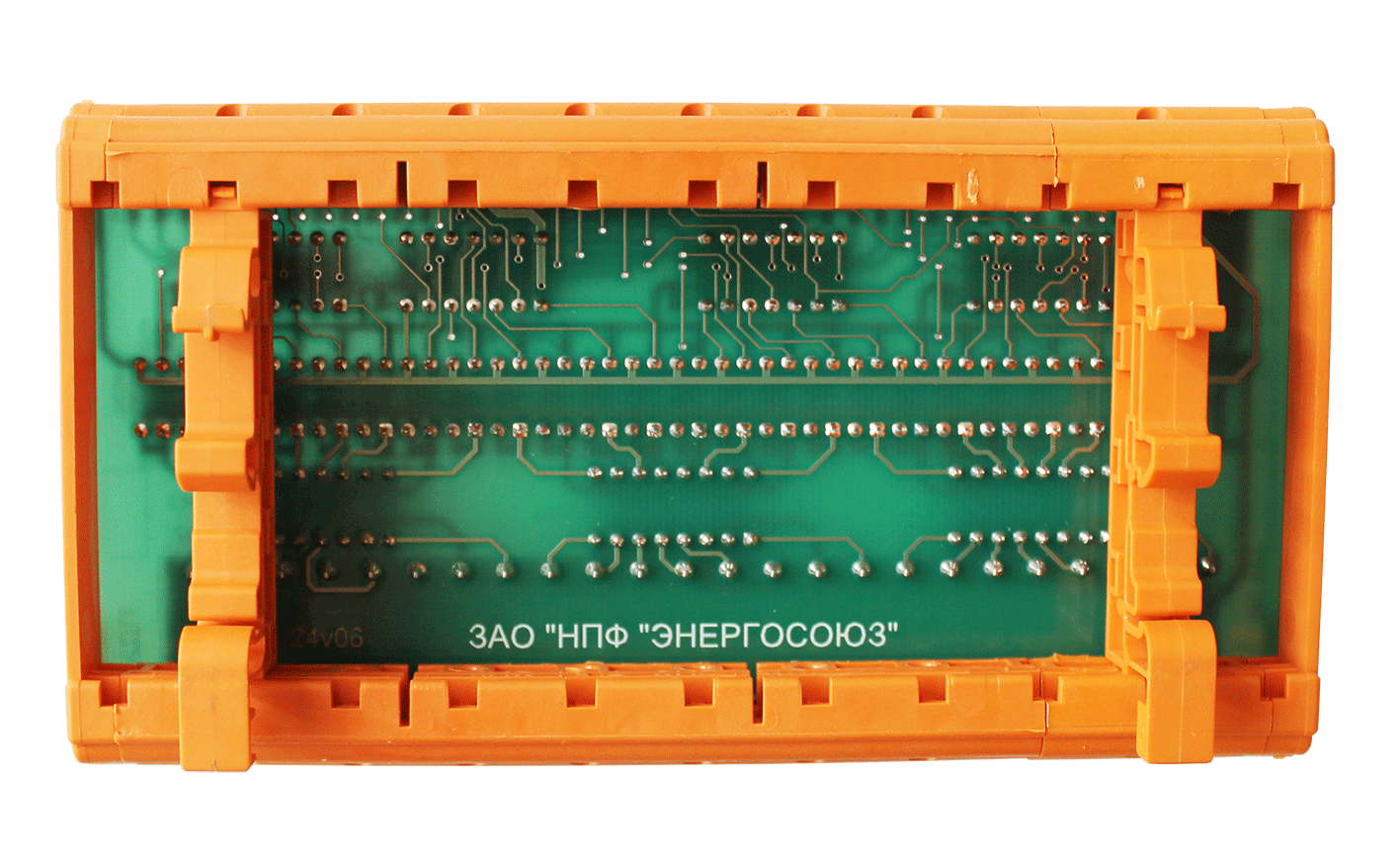

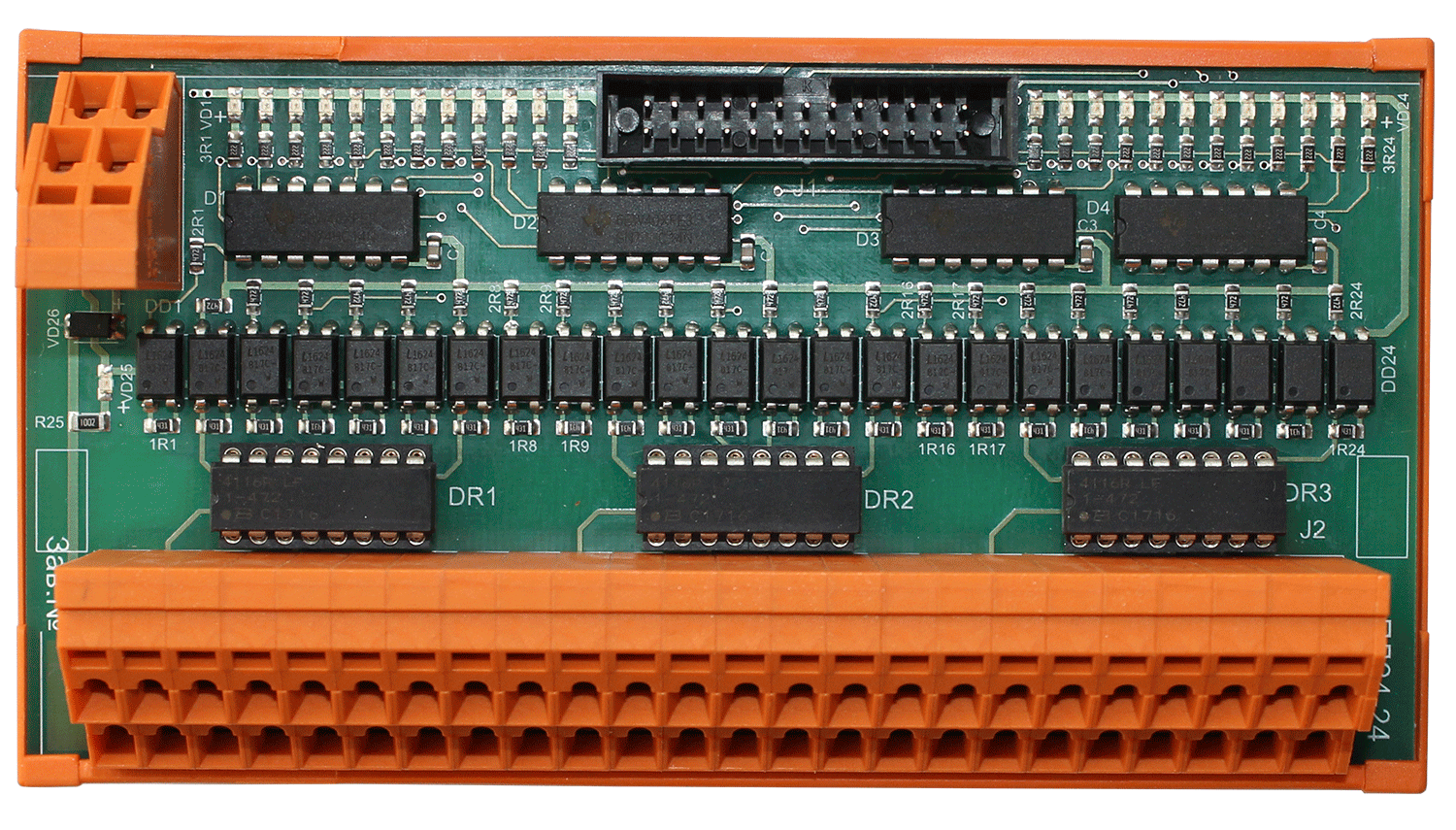

Плата ввода дискретных сигналов ПД24-24

Назначение

Плата ввода дискретных сигналов ПД24-24 предназначена для работы в составе систем «НЕВА» в качестве устройства ввода дискретных сигналов с напряжением опроса =24 В. Разработана для замены платы TBI-24/0 (Fastwel).

Плата поставляется с соединительными шлейфами, подключаемыми к модулю дискретного ввода/вывода DIO 96. При заказе дополнительной платы ПД24-24 необходимо учитывать возможность подключения к существующему модулю DIO 96.

Технические характеристики

Количество входных сигналов	24
Тип входных сигналов	«сухой контакт»
Номинальное напряжение опроса сигналов	24 В постоянного тока
Диапазон напряжений опроса сигналов, В	от 19,2 до 26,4
Напряжение срабатывания входов, В	от 14,4 до 19,2
Коэффициент возврата входов, не менее	0,9
Время срабатывания канала, не более, мс	0,5
Ток потребления по цепи 5 В, не более, мА	50
Ток потребления по цепи 24 В, не более, мА	120
Номинальный ток через входной контакт, мА	4,8
Рабочий диапазон температур, С⁰	от -40 до +75
Конструктивное исполнение	блок с установкой на DIN-рейку
Габаритные размеры, мм	75×140×53
Гальваническая изоляция вход/выход, кВ	1,5
Сечение подключаемых проводов входных цепей, мм²	от 0,5 до 2,5
