Программа определения места повреждения линий (ОМП)

Программа определения места повреждения линий (ОМП)

Назначение

Программа ОМП предназначена для оперативного определения типа и места повреждения на контролируемой высоковольтной линии. Использование программы позволяет ускорить проведение ремонтно-восстановительных работ и снизить затраты на их проведение.

Программа предназначена для работы в сетях с заземленной нейтралью напряжением 110 кВ и выше. Возможно использование программы в сетях 35 кВ с изолированной нейтралью. В этом случае определение места повреждения осуществляется только при возникновении двухфазных и трехфазных коротких замыканий. Программа обрабатывает данные осциллограмм переходных процессов, полученных от цифровых осциллографов аварийных событий (систем РАС) и предоставляет оперативно-диспетчерскому персоналу и специалистам служб РЗА отчет о коротких замыканиях на воздушных линиях электропередач с указанием места и параметров повреждений. Отчеты об определении места и типа повреждения ЛЭП создаются в формате HTML, поэтому для их просмотра достаточно Internet-браузера. Существует возможность экспорта отчетов в документы форматов Word, Exсel.

Содержание отчета

  • время возникновения короткого замыкания (аварии);
  • диспетчерское наименование линии электропередачи;
  • тип повреждения;
  • место повреждения, с указанием на рисунке (схеме линии) расстояния до места повреждения;
  • значения векторов напряжений и токов фазных величин составляющих предаварийного и аварийного режимов.
Нужна дополнительная информация по программе определения места повреждения линий (ОМП)? Напишите нам

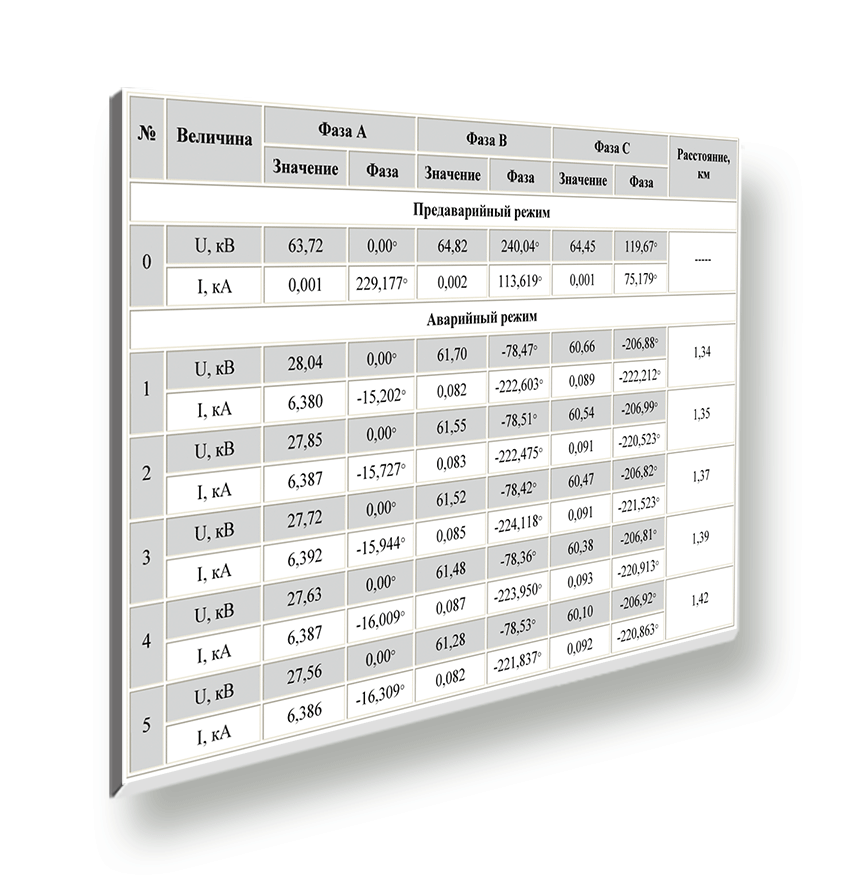

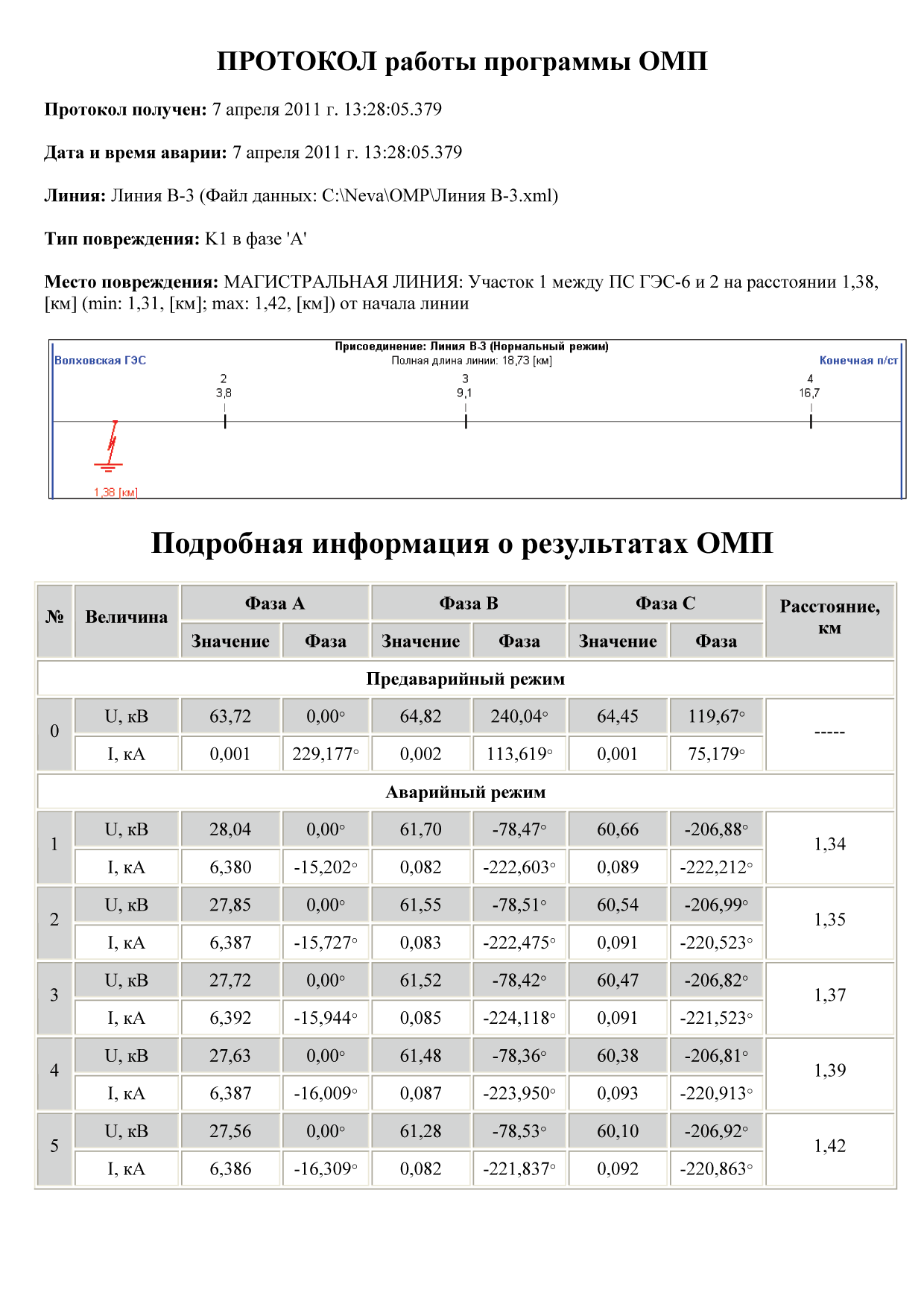

Пример отчета сформированного программой

8.11.09

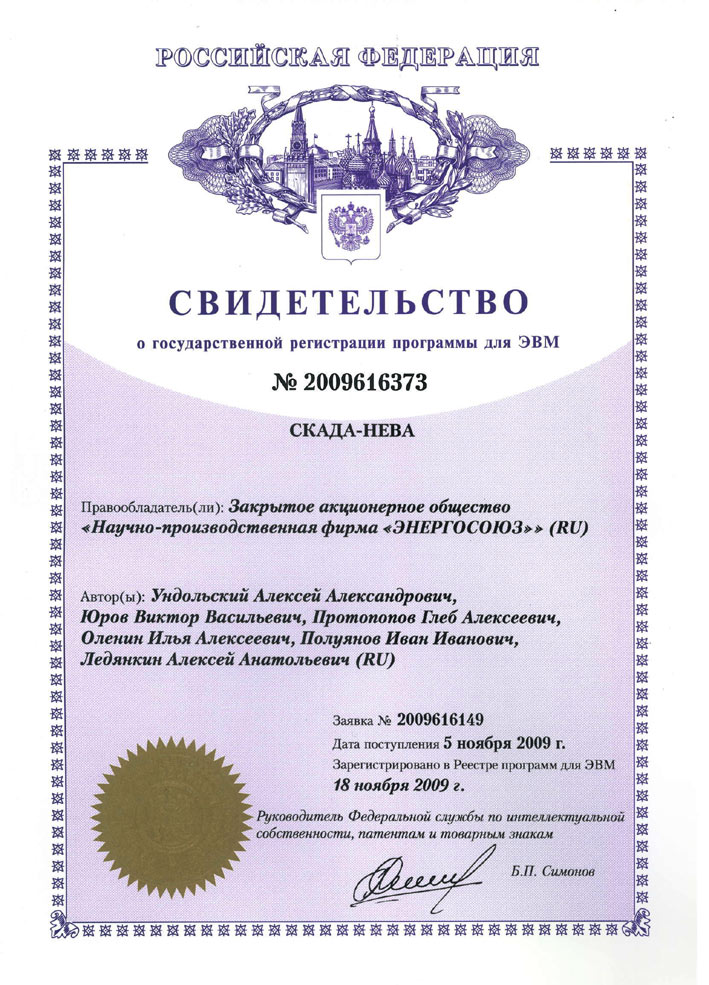

Свидетельство о государственной регистрации программы СКАДА-НЕВА.
