Система регистрации аварийных событий

Система регистрации аварийных событий

Назначение

Система регистрации аварийных событий строится на базе регистраторов аварийных событий «НЕВА-РАС» и предназначена для записи аварийных процессов и событий в электроустановках, регистрации работы устройств РЗА (релейной защиты и автоматики) и коммутационных аппаратов в нормальных, аварийных и послеаварийных режимах.

Основные функции

  • пуск осциллографа на запись всех подключенных сигналов по следующим условиям (записываются предаварийный, аварийный и послеаварийный режимы):

    • выход за уставки аналогового сигнала;
    • изменение инициативного дискретного сигнала;
    • выход за уставки расчетного параметра;
    • команда алгоритма формирования условий пуска;
    • ручной пуск.
  • расчет действующих значений по всем аналоговым сигналам;
  • автоматическая передача записанных осциллограмм на удаленные пункты управления (МЭС, ОДУ, РДУ);

  • сохранение копии осциллограммы во внутренней памяти регистратора;

  • предоставление данных в виде графиков, диаграмм, таблиц и других экранных формах для анализа протекания аварийных процессов и работы защит;
  • оповещение персонала о произошедшем событии;

  • формирование замещающих данных при неисправности датчиков телемеханики, для создания систем мониторинга состояния энергообъектов;

  • определение места повреждения на ВЛ (ОМП) (опционально);

  • конвертация осциллограмм в универсальный международный формат Comtrade.

Технические характеристики

Количество аналоговых входов осциллографированияот 32 до 4032
Количество дискретных входовдо 18 тыс.
Погрешность измеренияне более 0,5 %
Период опроса аналоговых сигналов0,1 мс, 0,2 мс, 0,4 мс, 1 мс
Период опроса дискретных сигналов1 мс
Погрешность синхронизации с GPS  не более 1 мс.
Тип связиEthernet 10/100, телефонный модем, GSM-модем.
Нужна дополнительная информация по системе регистрации аварийных событий? Напишите нам

Количество регистрируемых аналоговых и дискретных сигналов, подключаемых к каждому регистратору «НЕВА-РАС», может варьироваться в пределах, указанных в технических данных и может быть увеличено в процессе эксплуатации до предельных значений путем установки дополнительных модулей ввода/вывода сигналов.

В регистраторе «НЕВА-РАС» используются выносные датчики для ввода токов и напряжений, обеспечивающие достаточный уровень сигналов для регистрации как сверхтоков, так и нормальных токов и напряжений. Это позволяет с помощью этих же датчиков производить расчет действующих значений токов и напряжений программным путем.

Помимо аналоговых входов осциллографирования, в каждом регистраторе могут присутствовать входы для сигналов нормального стационарного режима. Это могут быть любые относительно медленно меняющиеся величины, например, мощности, температуры, давления и т.п. Для измерений параметров нормального режима в ПТК могут одновременно использоваться сигналы различных измерительных преобразователей (ИП) – аналоговых ИП осциллографирования и аналоговых ИП нормального режима.

Регистратор аварийных событий «НЕВА-РАС» обеспечивает ввод большого числа дискретных сигналов. Любой из них может присутствовать в осциллограмме, а также в табличной распечатке ведомости событий. Для запуска процесса осциллографирования может быть инициативным любой сигнал.

Измеряемые сигналы всех типов от всех регистраторов образуют единое информационное пространство. Это означает, что любые данные доступны для отображения и анализа в удобном для пользователя виде с помощью программного обеспечения «СКАДА-НЕВА» на всех рабочих станциях системы. Система регистрации аварийных событий может содержать от 1 до 63 регистраторов «НЕВА-РАС».



Отличительные особенности

Допускается удаленное расположение преобразователей от регистраторов «НЕВА-РАC», поэтому удлинение вторичных цепей не требуется.

  • Преобразователи могут быть установлены там, где это удобно, в том числе внутри шкафов.
  • Передача данных в ЛВС, сервер или АРМ производится одновременно с записью осциллограммы.
  • Осциллограмма доступна для анализа сразу после окончания аварийного процесса.

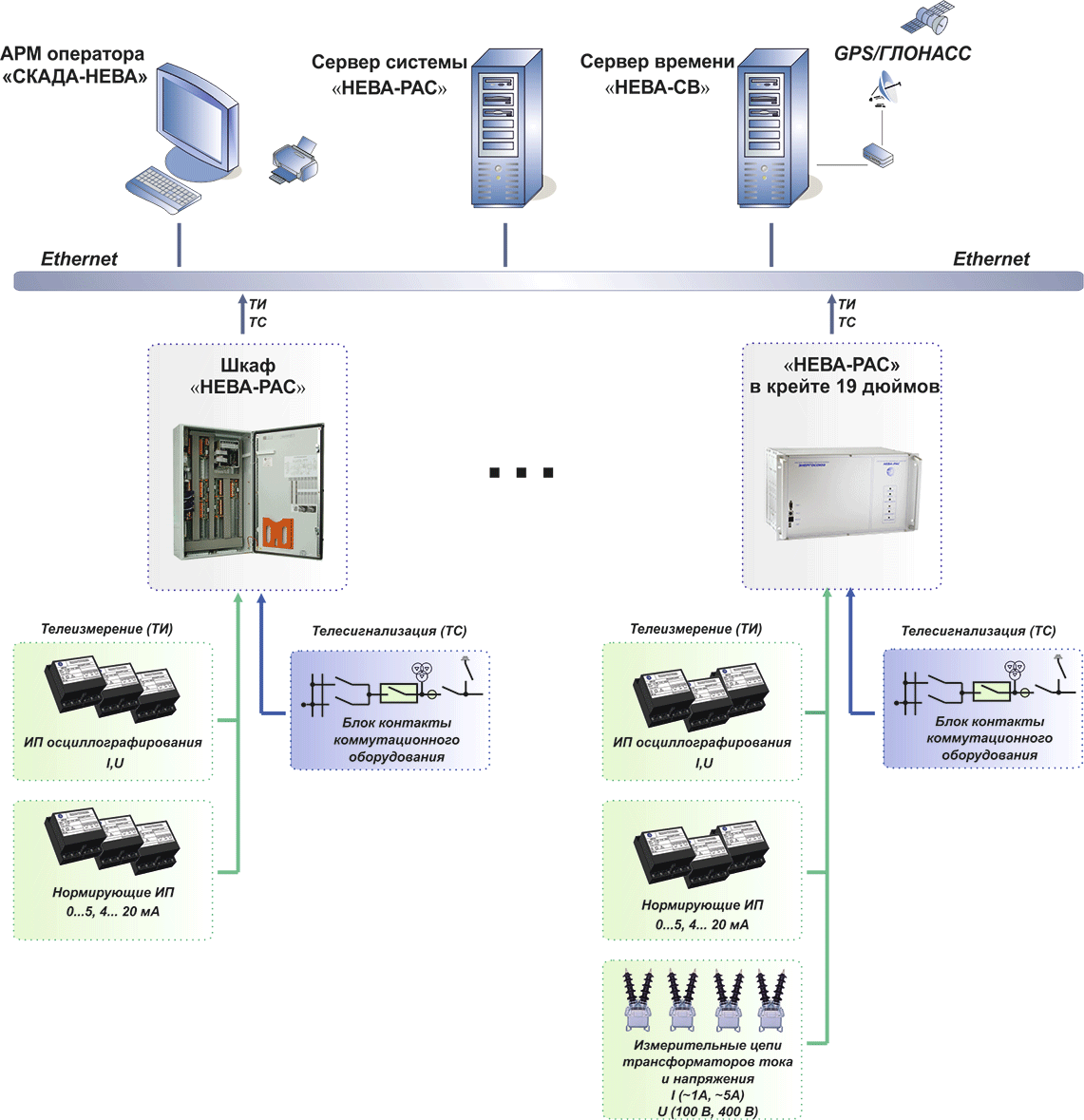

Структура системы РАС





6.09.17

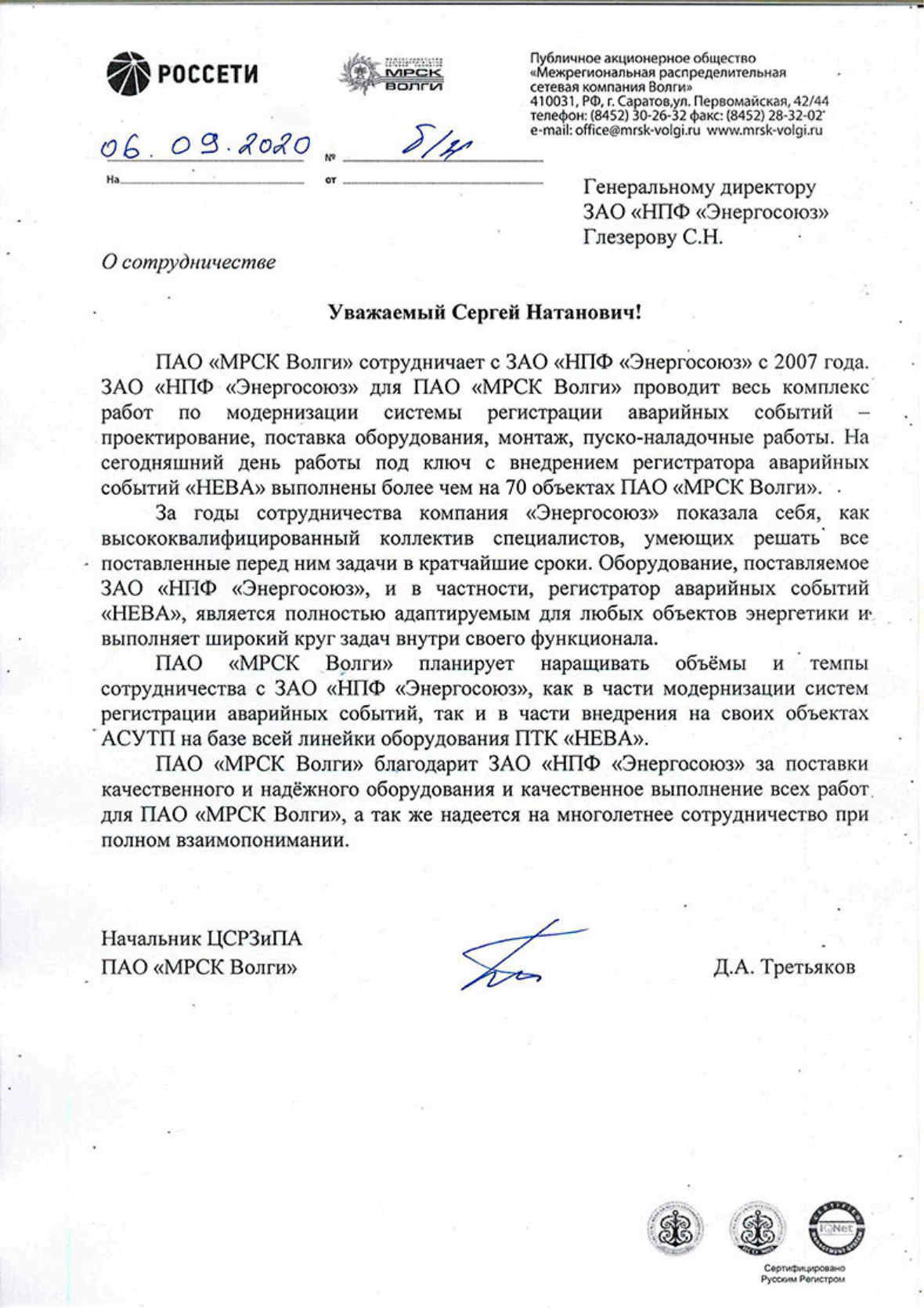

от ПАО «МРСК Волги»
Отзыв о модернизации системы регистрации аварийных событий на подстанциях МРСК Волги.
19.05.08

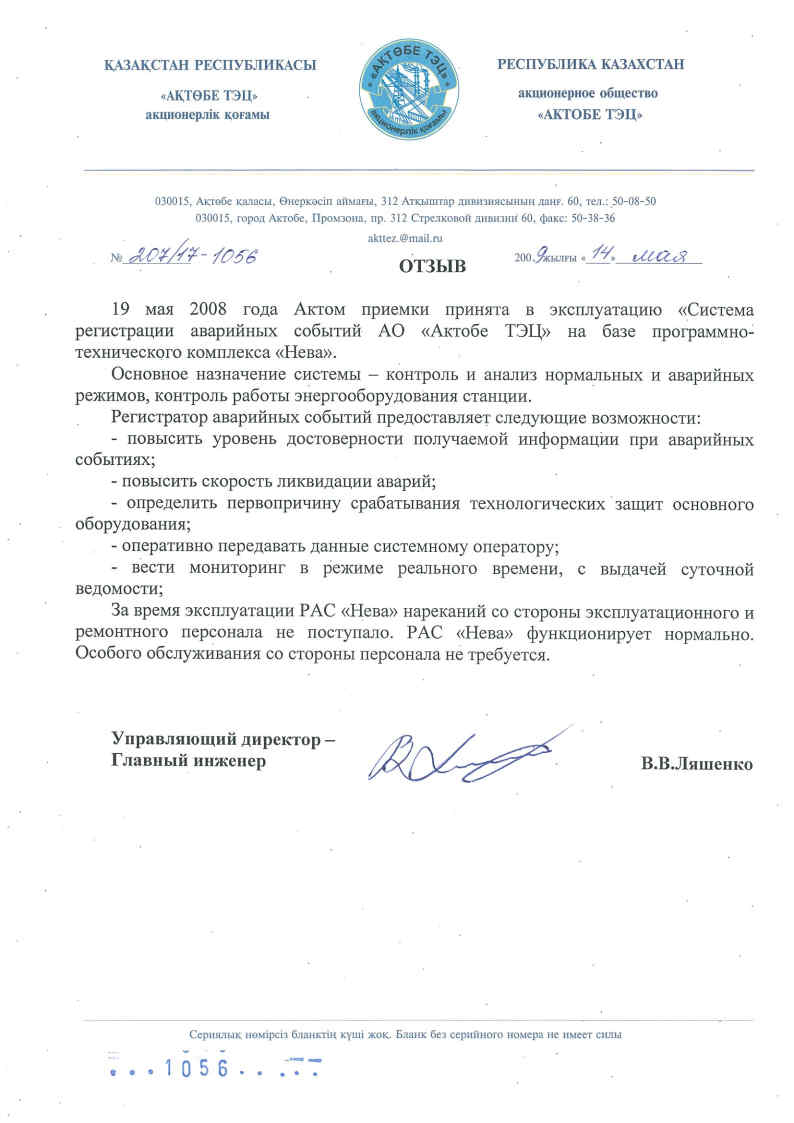

от АО «Актобе ТЭЦ», Республика Казахстан
Отзыв об эксплуатации системы регистрации аварийных событий «НЕВА».
3.03.11

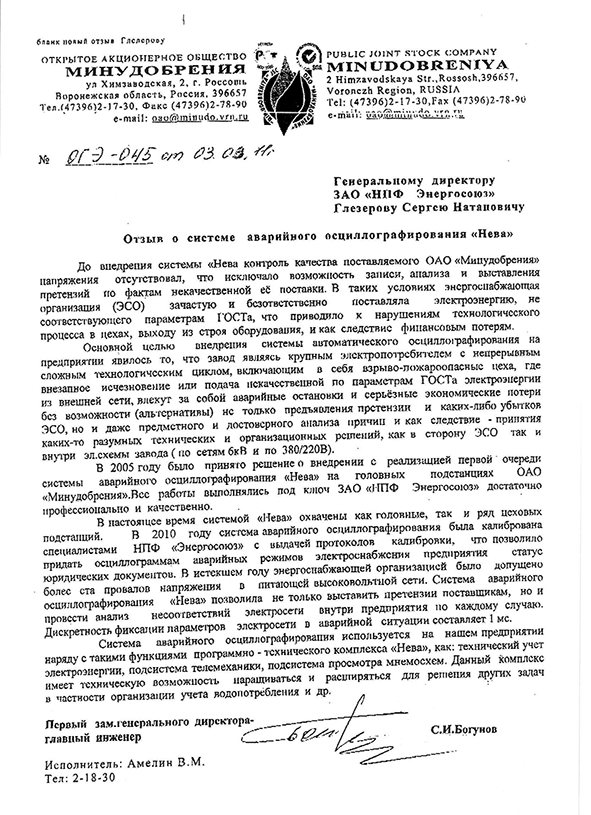

от ОАО «Минудобрения»
