Назначение

Автоматизированная система управления технологическим процессом (АСУ ТП) —  это группа решений технических и программных средств, предназначенных для автоматизации управления технологическим оборудованием на энергообъектах и промышленных предприятиях. В настоящее время, как известно, без применения средств автоматизации технологических процессов (средств АСУ ТП) уже не обходится ни одна отрасль промышленности.

В нашей стране АСУ ТП первыми широко начали внедряться на предприятиях нефтяной, газовой и химической промышленности. Однако в последние время АСУ ТП все более активно проектируются и внедряются на предприятиях энергетики, металлургии и промышленного производства.

Важным преимуществом АСУ ТП является уменьшение влияния человеческого фактора на управляемый процесс, сокращение численности персонала, экономия сырья и расходных материалов, ну и конечно же повышение качества производимой продукции, что безусловно в итоге влияет на себестоимость продукции и эффективность производства.

НПФ «ЭНЕРГОСОЮЗ» предлагает комплексное решение по построению АСУ ТП электрической части объекта (станции, подстанции, промышленного предприятия) на одной технической и программной платформе программно-технического комплекса «НЕВА» (ПТК «НЕВА») с выполнением подсистем:

  • сбора, обработки и отображения данных;
  • передачи информации системному оператору;
  • управления с реализацией технологических и оперативных блокировок;
  • регистрации аварийных процессов;
  • мониторинга и диагностики силового оборудования;
  • противоаварийной автоматики.







Нужна дополнительная информация по АСУ ТП? Напишите нам

Проектирование и внедрению АСУ ТП ведется с применением SCADA систем. Собственное программное обеспечение верхнего уровня «СКАДА-НЕВА» и прикладное пользовательское ПО обеспечивают реализацию всех функций управления и обработки информации для  создания АСУ ТП, в  том числе интеграцию с оборудованием следующих производителей (терминалы МПРЗА, многофункциональные измерительные преобразователи, счетчики электроэнергии, измерители-регуляторы и другие устройства):

Экра, Радиус-Автоматика, Механотроника, ИЦ Энергосервис, Релематика (ИЦ Бреслер), Электроприбор (Чебоксары), Энерго-Союз (Витебск), Энергоприбор (Витебск), Алекто, Гран-Электро, Энерготехника, Ломо-Метео, ООО «НПК «Инкотекс», Микропроцессорные технологии, Завод Вибратор, Теплоприбор, Элемер, Телесофт, Системы связи и телемеханики (ССТ), Антракс, НПЦ «Мирономика», Димрус, Эльстер Метроника, Алгоритм, Siemens, ABB, Schneider Electric, Allen Bradley, Alstom, General Electric, SATEC, Moxa, Socomec, Orbit Merret, Vertesz, Vaisala, Seneca, Qualitrol.

Оборудование и системы производства ЗАО «НПФ «ЭНЕРГОСОЮЗ» обеспечивают обмен данными по всем современным протоколам, в том числе по протоколу IEC (МЭК) 61850-8.1, позволяющему интегрироваться с другими устройствами (РЗА, ПА, АСУТП) и строить цифровые станции и подстанции.

«Цифровая подстанция» — это такая подстанция, на которой оцифрованные аналоговые сигналы передаются между устройствами на шину процесса по оптическим каналам связи по протоколам SV, GOOSE и MMS  стандарта IEC (МЭК) 61850. При этом традиционно используемые на подстанции ТТ (трансформаторы тока) и ТН (трансформаторы напряжения) могут быть заменены на современные оптические измерительные трансформаторы для того, чтобы сразу получить оцифрованные сигналы измерений. Тем не менее, если есть необходимость оставить на подстанции традиционные средства измерения, можно использовать преобразователи аналоговых сигналов (Merging Units) для оцифровки сигналов измеряемых величин. Первичное оборудование при этом также можно заменить на цифровое с возможностью подключения к шине процесса, чтобы избавиться от медных проводов.

Реализация всех основных подсистем АСУ ТП на едином программно-техническом комплексе «НЕВА» дает возможность:

  • полностью заменить панели автоматики управления выключателем;
  • однократно подключиться для измерения параметров телеизмерения (ТИ),телесигнализации ТС и  регистрации событий)
  • сократить количество панелей на релейном щите энергообъекта;
  • сократить количество кабелей;
  • сократить объем монтажа и наладки;
  • сократить сроки выполнения всего комплекса работ от ТЗ до ввода в эксплуатацию;
  • минимизировать затраты на эксплуатацию АСУ ТП.

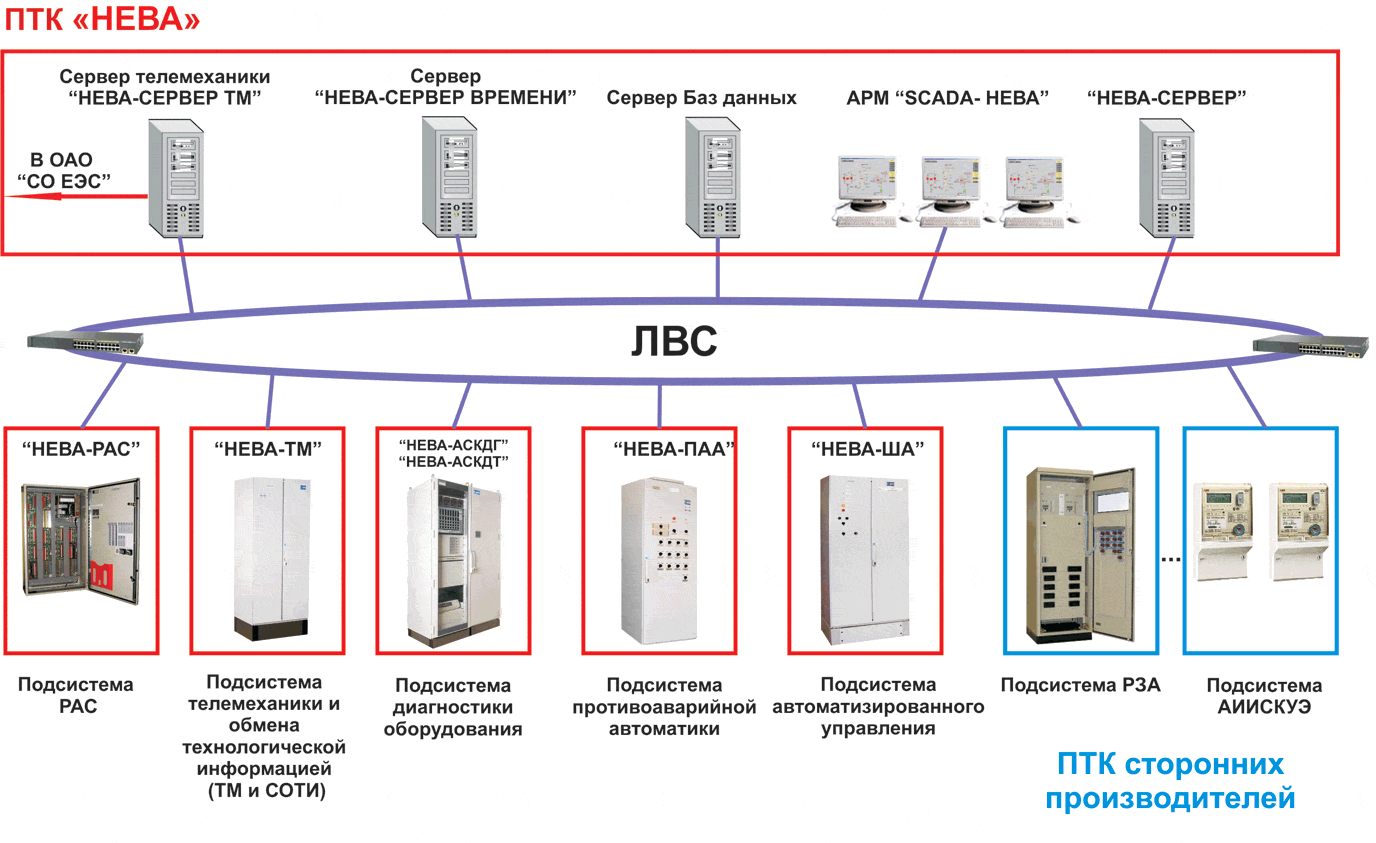

Структурная схема построения АСУ ТП энергообъекта



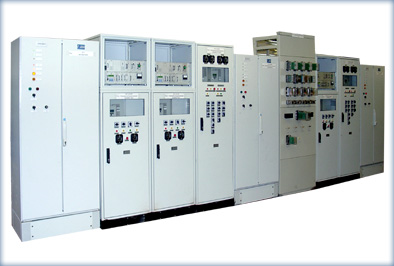

АСУ ТП



Отличительные особенности АСУ ТП на базе ПТК «НЕВА»

  • все решения, применяемые в АСУ ТП – от одного отечественного производителя, обеспечивающего полный комплекс работ – от проектирования до ввода в эксплуатацию;
  • универсальность разработанного и выпускаемого контроллера (БРКУ), который способен выполнять функции контроллера присоединений с реализацией алгоритмов управления и оперативных блокировок, регистратора аварийных событий, устройства телемеханики, противоаварийной автоматики, диагностики трансформаторов и генераторов;
  • наличие моделей контроллера с большим числом аналоговых и дискретных входов;
  • развитые средства коммуникации с поддержкой большого числа протоколов – в том числе семейства МЭК и Modbus;
  • возможность территориального рассредоточения измерительных преобразователей для ввода сигналов, что очень часто используется на объектах и существенно экономит кабельную продукцию;
  • хорошая масштабируемость за счет простого наращивания как количества входов в контроллере, так и количества самих контроллеров в системе;
  • наличие полнофункционального программного обеспечения «СКАДА-НЕВА» с возможностями отображения, управления, регистрации, формирования расчётных параметров, архивации, документирования и др.;
  • средства открытого конфигурирования системы пользователем, встроенная подсистема безопасности и разграничения доступа;
  • широкие возможности и освоенная практика интеграции с оборудованием и системами других производителей: разнообразными датчиками и измерительными преобразователями, устройствами МП РЗА, приборами ПКЭ, счетчиками, различными ПЛК и т.д.
  • связь со смежными системами, включая автоматизированные системы cистемного оператора;
  • наличие дополнительных специализированных программ: для мониторинга технологических нарушений, формирования экспресс-отчетов об авариях,  определения мест повреждения на ВЛ, мониторинга и диагностики состояния генераторов и трансформаторов и др.
