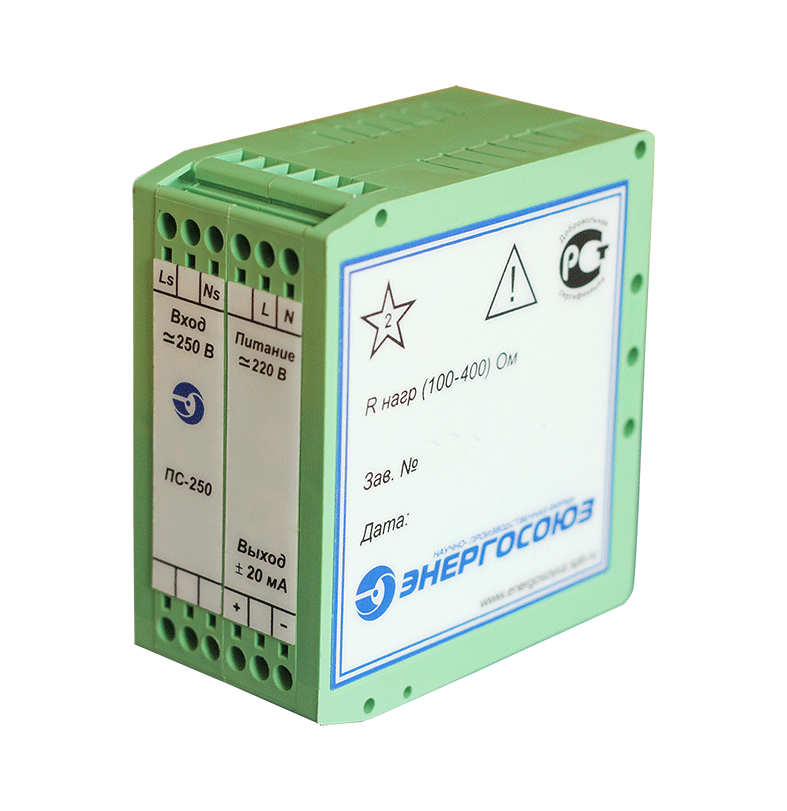

Преобразователь электрических сигналов «ПС»

Преобразователь электрических сигналов «ПС»

Назначение

Преобразователь электрических сигналов «ПС»предназначен для преобразования постоянного, переменного, пульсирующего тока и напряжения в нормированный сигнал в диапазоне частот 0-10 кГц. Преобразователь обеспечивает гальваническую развязку между входными, выходными сигналами и цепями питания.

Для преобразования напряжения 100 В и 250 В применяются преобразователи«ПС-100» и «ПС-250» соответсвенно. Для преобразования напряжения 500 В применяется преобразователь «ПС-500», который состоит из двух модулей: преобразователя «ПС-250» и делителя напряжения «ДН-500».



Технические характеристики

Напряжение входного сигнала, В

ПС-100

ПС-250

ПС-500



100

250

500

Диапазон изменения выходного сигнала, мА0-20

Напряжение питания, В

ПС-ХХХ.220

ПС-ХХХ.24

≅ 220 ± 44

= 24 ± 4,8

Сопротивление нагрузки, Ом100-350
Гальваническая развязка вход/выход/питание, В2000
Рабочий диапазон температур, °Сот 0 до + 50
Габариты (без модуля ДН-500), мм85х40х85
Габариты модуля ДН-500, мм85х25х85
Масса прибора, кгне более 0,4
