Назначение

Устройство «НЕВА-СИГНАЛ» предназначено для реализации аварийной и предупредительной сигнализации на объектах электроэнергетики с традиционной электромеханической и микропроцессорной системами управления.

«НЕВА-СИГНАЛ» может работать как автономно, так и в составе АСУ ТП объекта. В этом варианте, сигналы от устройства могут передаваться в АСУ и приниматься по интерфейсу RS-485 для реализации функций сигнализации.

Функции мигания, цветовое и звуковое разделение аварийной сигнализации, тестирование, малые габариты, простота монтажа и наладки позволяют применять «НЕВА-СИГНАЛ» в качестве замены традиционных схем центральной сигнализации.



Технические характеристики

Кол-во входных дискретных сигналов аварийной и предупредительной сигнализации32
Кол-во выходных дискретных сигналов, «сухой контакт»* 0,1 А=24 В8
Тип входных дискретных сигналов

«сухой контакт» =/~ 220 В; =24 В

или потенциал =/~ 220 В, = 24 В

Количество ламп световой сигнализации32
Питание=/~ 220 В
Интерфейс связиRS-485
Протокол связиModbus
Потребляемая мощностьне более 30 Вт
Габаритные размеры452х275х290 мм

*- назначение выходных сигналов определяется при конфигурации устройства



Нужна дополнительная информация по устройству центральной сигнализации «НЕВА-СИГНАЛ»? Напишите нам

Устройство «НЕВА-СИГНАЛ» принимает сигналы аварийной и предупредительной сигнализации по 32 каналам. Каждому каналу соответствует световой индикатор на передней панели устройства.

С приходом сигнала устройство включает индикатор соответствующего канала в режим мигания и выдает во внешнюю цепь команду на включение звука. Аварийные сигналы сопровождаются световыми индикаторами красного цвета и командой на включение аварийного звукового извещения, а предупредительные – желтого цвета и командой на включение предупредительного звукового сигнала. Внешний служебный сигнал (и клавиша на клавиатуре устройства) «Квитирование» переводит световые индикаторы из режима мигания в режим непрерывного свечения с последующим погасанием после снятия сигнала с входа.

Тип входного сигнала (аварийный или предупредительный) для каждого канала пользователь определяет самостоятельно при конфигурации устройства. В процессе конфигурации задаются выдержка времени срабатывания предупредительного сигнала (Тпр) и длительность команды на включение звука (Тзв).

14.12.20

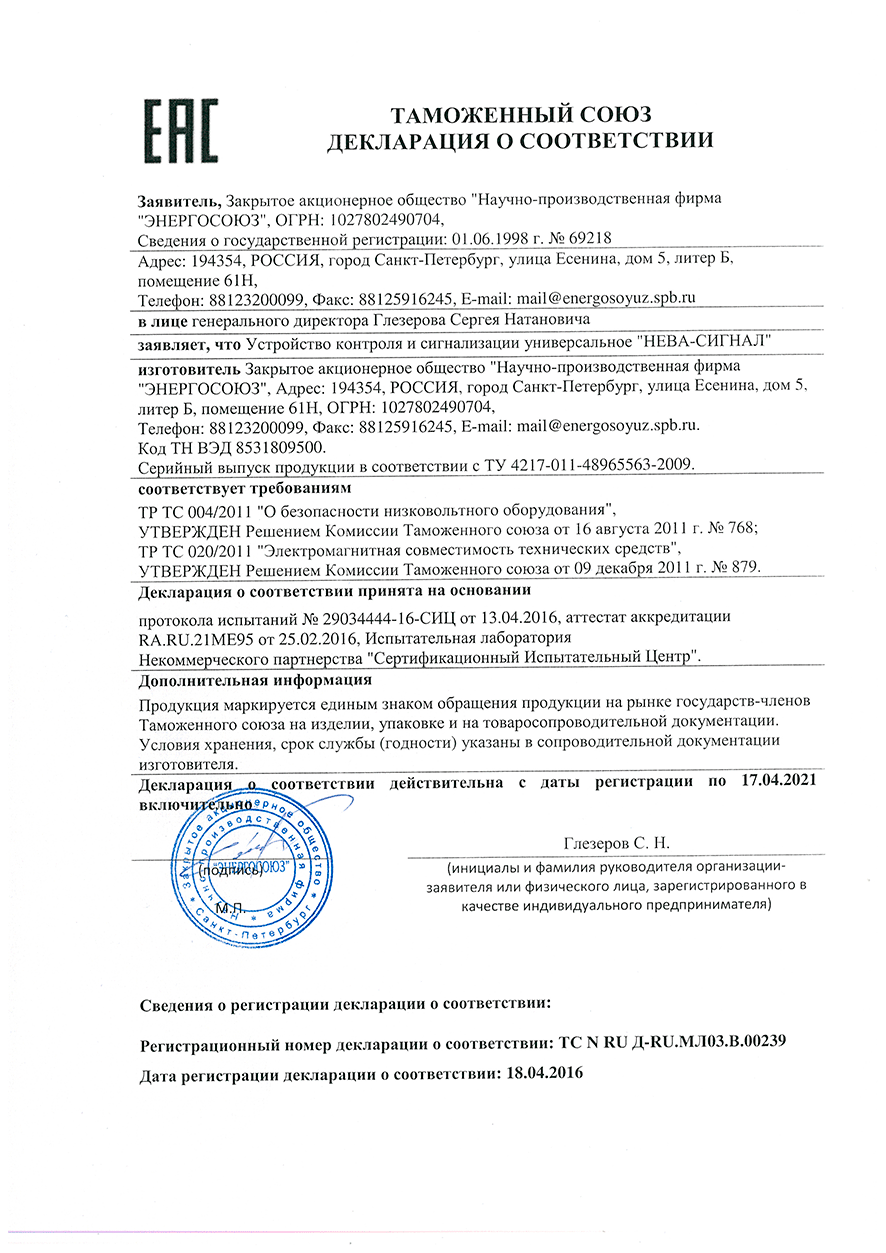

Сертификат соответствия устройства «НЕВА-СИГНАЛ» техническим регламентам Таможенного союза.
